A 500kVA tørr transformatorhar blitt en av de mest brukte kraftdistribusjonsløsningene på tvers av kommersielle bygninger, industrianlegg, fornybare energisystemer, helseinstitusjoner og datasentre. I motsetning til oljefylte transformatorer tilbyr tørrtransformatorer økt sikkerhet, lavere vedlikeholdskrav og miljøvennlig drift.
Denne omfattende guiden utforsker alt kjøpere trenger å vite om 500kVA tørre transformatorer, inkludert arbeidsprinsipper, tekniske spesifikasjoner, fordeler, installasjonshensyn, industriapplikasjoner, vedlikeholdspraksis og kjøpsanbefalinger. Enten du planlegger et nytt elektrisk prosjekt eller oppgraderer et eksisterende system, vil denne artikkelen hjelpe deg med å ta informerte beslutninger.

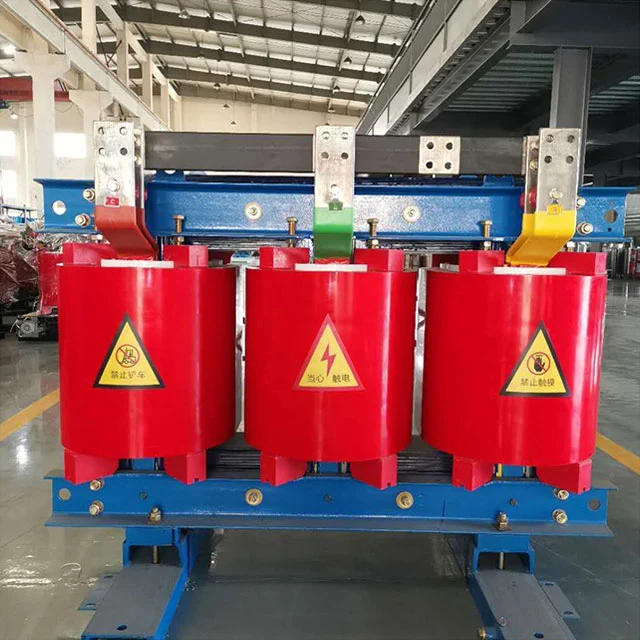

Hva er en 500kVA tørr transformator?
En 500kVA tørr transformator er en middels kapasitet elektrisk transformator designet for å overføre elektrisk energi mellom kretser gjennom elektromagnetisk induksjon uten å bruke isolerende olje som kjølemedium.
I stedet for olje, bruker tørre transformatorer luftsirkulasjon og spesialiserte isolasjonssystemer for å spre varme som genereres under drift. Viklingene er vanligvis isolert med høykvalitets epoksyharpiks eller vakuumtrykkimpregnerte materialer.
500kVA-klassifiseringen indikerer at transformatoren kan håndtere opptil 500 kilovolt-ampere tilsynelatende kraft, noe som gjør den egnet for mellomstore industrielle og kommersielle anlegg.
| Parameter |
Typisk verdi |
| Kapasitet |
500kVA |
| Hyppighet |
50Hz / 60Hz |
| Kjølemetode |
AN / AF |
| Isolasjonsklasse |
F / H |
| Beskyttelsesnivå |
IP20-IP54 |
Hvordan fungerer en 500kVA tørr transformator?
Driftsprinsippet er basert på elektromagnetisk induksjon. Elektrisk energi kommer inn i primærviklingen, og skaper en magnetisk fluks i transformatorkjernen. Dette magnetfeltet induserer spenning i sekundærviklingen, noe som muliggjør kraftoverføring ved forskjellige spenningsnivåer.
Transformatorkjernen er vanligvis produsert ved hjelp av høykvalitets silisiumstållamineringer for å minimere energitap og maksimere effektiviteten.
Transformatorer av tørr type er avhengige av naturlige eller tvungne luftkjølesystemer. Varme som genereres av viklingene spres direkte til omgivelsene, og eliminerer behovet for oljetanker og tilhørende vedlikehold.
Typiske tekniske spesifikasjoner
Spesifikasjoner varierer avhengig av prosjektkrav, lokale standarder og installasjonsmiljøer.
| Trekk |
Typisk spesifikasjon |
| Primær spenning |
11kV / 10kV / 13,8kV |
| Sekundær spenning |
400V / 415V / 480V |
| Effektivitet |
Over 98 % |
| Temperaturstigning |
80K-100K |
| Støynivå |
Design med lavt støynivå |
Store fordeler med tørrtype transformatorer
Forbedret sikkerhet
En av de viktigste fordelene er brannsikkerhet. Siden det ikke brukes olje, er det praktisk talt ingen risiko for oljelekkasje, forbrenning eller miljøforurensning.
Minimalt vedlikehold
- Ingen oljetesting nødvendig
- Ingen oljebyttekostnader
- Reduserte vedlikeholdsplaner
- Lavere driftsutgifter
Miljøvennlig
Tørre transformatorer eliminerer muligheten for jord- eller grunnvannsforurensning forårsaket av isolerende oljelekkasjer.
Kompakt installasjon
Mange anlegg foretrekker tørre transformatorer fordi de kan installeres nærmere belastningssentre, noe som reduserer kabelkostnader og overføringstap.
Utmerket fuktmotstand
Moderne støpeharpiksteknologier gir sterk motstand mot fuktighet, støv og industrielle forurensninger.
Vanlige industriapplikasjoner
Allsidigheten til 500kVA tørre transformatorer tillater distribusjon på tvers av en rekke sektorer.
| Industri |
Søknad |
| Næringsbygg |
Kraftdistribusjonssystemer |
| Produksjonsanlegg |
Tilførsel av produksjonsutstyr |
| Sykehus |
Kritisk kraftstøtte |
| Datasentre |
Pålitelig energidistribusjon |
| Fornybar energi |
Integrasjon av sol og vind |
| Flyplasser |
Infrastruktur kraftsystemer |
Tørr transformator vs oljefylt transformator
| Faktor |
Tørr transformator |
Oljefylt transformator |
| Brannrisiko |
Veldig lav |
Høyere |
| Vedlikehold |
Lav |
Moderat |
| Miljøpåvirkning |
Glimrende |
Potensiell lekkasjerisiko |
| Innendørs installasjon |
Ideell |
Begrenset |
| Startkostnad |
Høyere |
Senke |
Selv om den opprinnelige kjøpesummen kan være høyere, gjør de langsiktige driftsbesparelsene ofte tørre transformatorer til en kostnadseffektiv investering.
Hvordan velge riktig 500kVA tørr transformator
Å velge riktig transformator krever evaluering av flere tekniske og operasjonelle faktorer.
- Inngangs- og utgangsspenningskrav
- Lastprofil og fremtidige utvidelsesplaner
- Omgivelsestemperaturforhold
- Installasjonssted
- Nødvendig beskyttelsesnivå
- Harmoniske forvrengningsnivåer
- Energieffektivitetsmål
- Lokale elektriske forskrifter
Å jobbe med erfarne produsenter bidrar til å sikre riktig tilpasning og samsvar med prosjektspesifikasjonene.
Beste praksis for installasjon
Riktig installasjon påvirker transformatorens pålitelighet og levetid betydelig.
- Sørg for tilstrekkelig ventilasjonsplass
- Oppretthold produsentens anbefalte klaringer
- Installer temperaturovervåkingssystemer
- Sørg for effektiv jording
- Beskytt mot overdreven støvansamling
- Kontroller de elektriske koblingene før strømtilførsel
Regelmessige igangkjøringstester bør utføres for å validere driftsberedskap.
Veiledning for vedlikehold og inspeksjon
Selv om tørre transformatorer krever mindre vedlikehold enn oljefylte enheter, er rutinemessige inspeksjoner fortsatt viktige.
Månedlig inspeksjon
- Visuell tilstandsvurdering
- Sjekk ventilasjonsveier
- Overvåk driftstemperaturen
- Inspiser elektriske koblinger
Årlig inspeksjon
- Termisk bildeanalyse
- Testing av isolasjonsmotstand
- Rengjøring av interne komponenter
- Momentverifisering av terminaler
Forebyggende vedlikehold kan redusere uventet nedetid betydelig og forlenge levetiden.
Kostnadsfaktorer og ROI-analyse
Flere faktorer påvirker prisen på transformatorer:
- Kjernematerialkvalitet
- Kobber- eller aluminiumsviklinger
- Isolasjonsteknologi
- Effektivitetsvurderinger
- Krav til beskyttelsesskap
- Tilpasningsnivå
- Sertifiseringsstandarder
Mens forhåndskostnadene varierer, gir energieffektiviseringsforbedringer og reduserte vedlikeholdsutgifter ofte attraktiv langsiktig avkastning.
Fremtidige trender innen transformatorteknologi
Transformatorindustrien fortsetter å utvikle seg sammen med utvikling av smarte nett og utvidelse av fornybar energi.
- Digital overvåkingsintegrasjon
- IoT-aktivert diagnostikk
- Ekstern tilstandsovervåking
- Magnetiske materialer med høyere effektivitet
- Avanserte termiske styringssystemer
- Smarte prediktive vedlikeholdsplattformer
Disse innovasjonene hjelper operatører med å oppnå større pålitelighet, forbedret effektivitet og lavere livssykluskostnader.
Ofte stilte spørsmål
Q1: Hva er forventet levetid for en 500kVA tørr transformator?
En riktig vedlikeholdt tørr transformator kan fungere pålitelig i 25 til 35 år eller lenger under normale forhold.
Q2: Kan en 500kVA tørr transformator installeres innendørs?
Ja. Tørre transformatorer er spesielt utviklet for innendørs installasjoner hvor sikkerhet og miljøvern er prioritert.
Q3: Er en tørr transformator egnet for fornybare energiprosjekter?
Absolutt. Mange sol- og vindenergianlegg bruker tørrtransformatorer på grunn av deres sikkerhet, effektivitet og lave vedlikeholdskrav.
Q4: Hvor ofte bør vedlikehold utføres?
Rutinemessige visuelle inspeksjoner bør skje månedlig, mens omfattende testing vanligvis anbefales årlig.
Q5: Hva er de viktigste fordelene sammenlignet med oljefylte transformatorer?
Viktige fordeler inkluderer forbedret brannsikkerhet, redusert vedlikehold, miljøvennlighet og enklere innendørs installasjon.
Q6: Kan tørre transformatorer håndtere tøffe miljøer?
Moderne støpte harpiksdesigner gir utmerket motstand mot fuktighet, støv og industrielle forurensninger når det er riktig spesifisert.
Konklusjon
En 500kVA tørr transformator representerer en ideell balanse mellom sikkerhet, effektivitet, pålitelighet og miljøansvar. Ettersom industrier i økende grad prioriterer driftskontinuitet og bærekraftig infrastruktur, fortsetter tørrtransformatorer å få popularitet på tvers av kommersielle, industrielle, helsevesen og fornybar energisektorer.
Ved å forstå tekniske spesifikasjoner, installasjonskrav, vedlikeholdspraksis og applikasjonsscenarier, kan beslutningstakere maksimere verdien av transformatorinvesteringene sine samtidig som de sikrer pålitelig kraftdistribusjon i årene som kommer.
