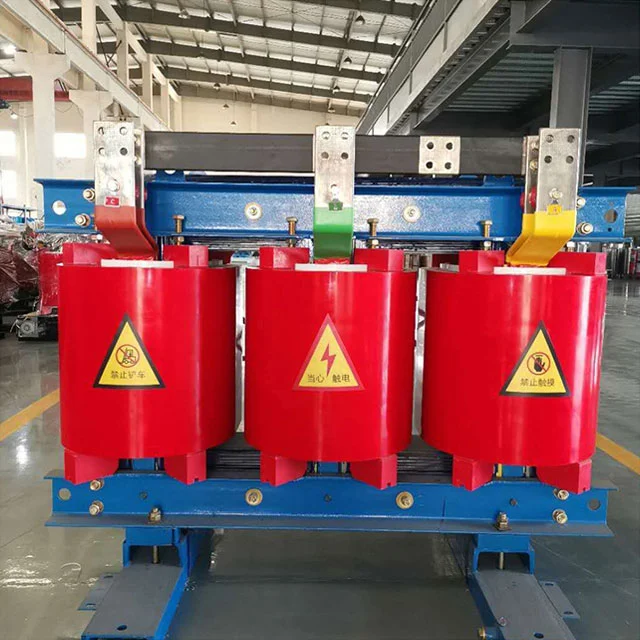

500kva tørr transformator

SGOB 500kva Dry Transformer er en høyytelses elektrisk enhet skreddersydd for å møte de strenge kravene til moderne industrielle, kommersielle og institusjonelle applikasjoner. Med en robust effekt på 500 kilovolt-ampere (kva), står denne transformatoren som et vitnesbyrd om avansert konstruksjon og innovasjon.

SGOB 500kva Dry Transformer er designet med energieffektivitet i tankene, og bruker toppmoderne isolasjonsmaterialer av tørr type. Dette eliminerer risikoen forbundet med oljelekkasjer, reduserer vedlikeholdskravene og forbedrer miljømessig bærekraft. Dens miljøvennlige design er i tråd med globale anstrengelser for å fremme renere energiløsninger og minimere karbonutslipp.

Transformatorens kompakte fotavtrykk og holdbare konstruksjon gjør den ideell for installasjon i miljøer med begrenset plass. Dens robuste konstruksjon sikrer langsiktig pålitelighet og sømløs drift, selv i krevende industrielle omgivelser. SGOB 500kva tørr transformator er konstruert for å støtte betydelige belastninger, noe som gjør den perfekt for applikasjoner der høye effektkrav er konsekvente og kritiske.

I tillegg til sine robuste krafthåndteringsegenskaper, har transformatoren imponerende energieffektivitet. Det minimerer energitap, maksimerer kraftleveransen til lasten og reduserer driftskostnadene. Dette gjør det til et utmerket valg for bedrifter som ønsker å optimalisere energiforbruket og redusere karbonavtrykket.

SGOB 500kva Dry Transformer er en pålitelig, effektiv og miljøvennlig strømløsning. Dens kompakte design, robuste konstruksjon og avanserte isolasjonsmaterialer gjør den til et overlegent valg for et bredt spekter av bruksområder, og sikrer sømløs kraftdistribusjon og ypperlig drift.

PRODUKTFUNKSJONER

Epoksyharpiksstøpt 500kva Dry Transformer produsert av Shanghai Industrial Transformer Co., Ltd. er utviklet og designet i samarbeid med Shenyang Transformer Research Institute ved å introdusere avansert utenlandsk teknologi. Produktpålitelighetsindeksen har nådd det internasjonale avanserte nivået.

SGOB 500kva Dry Transformer er sikker, flammehemmende og brannsikker, forurensningsfri, og kan installeres direkte i lastesenteret. Den er vedlikeholdsfri, enkel å installere, har lave omfattende driftskostnader, lavt tap, god fuktsikker ytelse, kan fungere normalt ved 100 % fuktighet, og kan settes i drift uten fortørking etter avstengning. Den har lav delvis utladning, lav støy, sterk varmeavledningsfunksjon, og kan operere med 150 % nominell belastning under tvungen luftkjøling.

SGOB 500kva Dry Transformer er nå mye brukt i høyhus, kommersielle sentre, flyplasser, stasjoner, dokker, t-bane, fabrikker, underjordiske distribusjonsstasjoner, offshore oljeboreplattformer, kraftverk og andre steder med tøffe miljøer og bruksforhold.

Hovedmaterialer og funksjoner

Spolen bruker F-klasse isolert kobbertråd som leder og glassfiber og epoksyharpiks komposittmateriale som isolasjon. Dens ekspansjonskoeffisient er nær kobberlederens og har god slagmotstand, temperaturendringsmotstand og sprekkmotstand. Alle komponenter av glassfiber og epoksyharpiks er selvslukkende og vil ikke fortsette å brenne. Samtidig støpes høyspentspolen med epoksyharpiks under 1 mbar vakuumtilstand, og det er ingen bobler inne i spolen, noe som sikrer at den delvise utladningen av spolen er liten. Samtidig reduseres tapet av transformatoren effektivt.

Jernkjernen til transformatoren er laget av 30EH120-serien med høypermeabilitet kaldvalsede silisiumstålplater med ryddig kornorientering importert fra Nippon Steel, Japan, med 45° fullfasede skjøter og fire-nivå trinn-for-trinn stabling. Overflaten på jernkjernen er forseglet med isolerende harpiksmaling for å forhindre fukt og rust, og de to klemmene og festene har korrosjonsbeskyttende lag. Hele jernkjernen har en ikke-stablet jernåk og ståltrekkplatestruktur, som effektivt reduserer ubelastetap, ubelastet strøm og jernkjernestøy.

For lavspennings- og høystrømsspoler er kortslutningsspenningen stor når kortslutning oppstår, og antallet lavspentsvinger er lite. Jo større lavspenningsstrømmen er, desto mer fremtredende vil problemet med ustabile amperesvinger være når trådviklingstypen brukes. Varmespredningsproblemet må også vurderes. På dette tidspunktet kan bruken av folievikling for lavspenning bedre løse problemene ovenfor. Først av alt har ikke folieprodukter aksiale svinger og aksiale viklingsspiralvinkler. Ampere-svingene til høy- og lavspenningsviklinger er balansert, og den aksiale spenningen til transformatoren er liten når kortslutning oppstår. For det andre, på grunn av sin tynne isolasjon, kan flerlags luftkanaler stilles inn etter ønske i prosessen, og varmespredningsproblemet er også bedre løst. Den interne sveisingen av spolen bruker xenonbeskyttelsessveising på den helautomatiske folieviklingsmaskinen, som har høy presisjon, lav sveisemotstand og ingen ekstern sveiseprosess. DMD-isolasjon brukes mellom viklingslagene, og endene forsegles og herdes med harpiks etter vikling.

Den kryssstrøms toppblåsende kjøleviften er tatt i bruk, som har egenskapene til lav støy, høyt vindtrykk, vakkert utseende, etc., og forbedrer overbelastningskapasiteten til transformatoren. Temperaturkontrollen bruker en intelligent temperaturkontroller for å forbedre sikkerheten og påliteligheten til transformatordriften.

PRODUKTBESKRIVELSE

Epoksyharpiksisolert tørrtransformator er et veldig trygt produkt. Den kan installeres direkte i lastesenteret. Den fungerer godt i miljøet med 100 % fuktighet uten fortørking. Det har vært mye brukt i konstruksjonsfeltet, kommersielt senter, flyplass, stasjon, havn, t-bane, fabrikk, underjordisk kraftdistribusjonsstasjon, offshore oljeboreplattform, kraftverk etc.

PRODUKTFUNKSJONER

● Brannbestandig

● Fuktighetsbestandighet

● Enkelt vedlikehold og installasjon

● Kjører godt under røffe miljøforhold

● Ikke-forurensende produkt

● Lavt tap under den omfattende operasjonen

PARAMETRE

COMPANY PROFILE

Shanghai Industry Transformers Co., Ltd (SGOB) er en komplett leverandør av elektrisk distribusjonsutstyr. Våre produkter inkluderer:

● Olje-senkede transformatorer

● 35KV oljesenkede transformatorer

● Expoxy resin isolasjon tørr-type krafttransformatorer

● Distribusjonstransformatorer av amorfe legeringer

● Fotovoltaiske transformatorer

● Vindkrafttransformatorer

● Transformatorer i boksstil

Vårt firma ble grunnlagt i 2007 og har i dag et 40 000 kvm verksted og mer enn 200 ansatte. Våre produkter er mye brukt i et bredt spekter av bransjer som kraftproduksjon og distribusjon, kullproduksjon, metallurgi, olje og gass, kjemikalier, bygg, havner, flyplasser, jernbane og kommunal infrastruktur.

Vi produserer også relatert utstyr som elektriske skap og kapslinger, koblingsbokser. For tiden utvider vi vår produktlinje til andre strømrelaterte områder som krympekoblinger, elektriske kabler og tilhørende mekanisk utstyr etc. Vårt mål er å bygge en one-stop plattform for forsyning av elektrisk utstyr og deler for vår globale kundebase.

Vi stoler på vårt strenge kvalitetskontrollsystem for å levere produkter av høyeste kvalitet. Av våre 200 ansatte er 46 ingeniørerfarne. Vårt kvalitetssystem inkluderer kvalifikasjoner for:

● National Transformers Quality Supervision Center of China

● ISO-9001:2008 Kvalitetsstyringssystem

● ISO-14001:2004 Miljøstyringssystem

● OHSMS18000 helse- og sikkerhetssystem

Våre patenter:

Vår produksjon og kvalitetstesting inkluderer:

● Automatisk folievikling

● Digital silikon stålplater og slitsing

● Helautomatisk vakuumtørkeovn og lakklinje

● HAEFLY tester for delvis utladning

● HAEFLY kraftanalysator

● HAEFLY harmonisk analysator

Resultatet er et overlegent produkt med høy effektivitet, lavere effekttap og lavt støynivå for å maksimere infrastrukturinvesteringen din.
