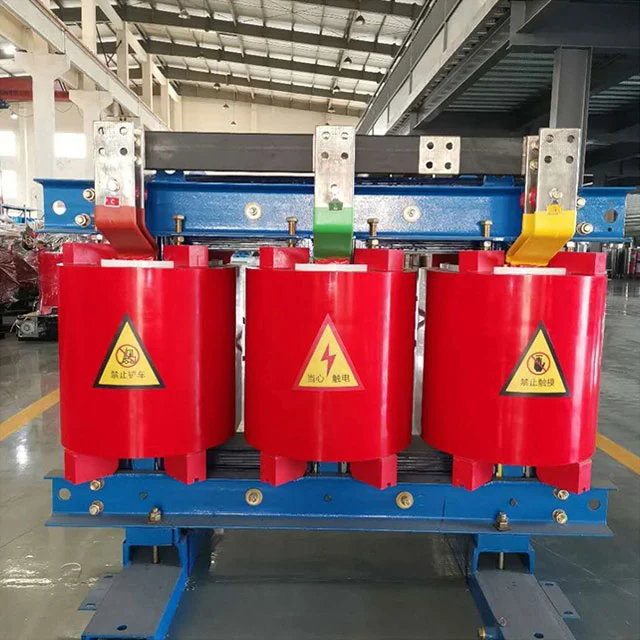

630 kVA trefaset tørr type transformator

Denne 630 KVA trefaset tørrtypetransformator fra SGOB har 100% kobberviklinger, 5000V høyspenning og 50Hz/60Hz frekvens. Det er i samsvar med IEC -standarder for bruk i kraftverk, transformatorstasjoner osv. Rangerte spenninger inkluderer 6 kV, 6,3 kV, 10 kV, 10,5 kV og 11 kV.  Tilpasning for spesifikke krav er tilgjengelig. Kontakt oss for mer informasjon.

Produktfunksjoner:

1. Spolene bruker kobberledere med glassfiberkomposittisolasjon, vakuumstøpte i epoksyharpiks for en boblefri, forseglet struktur.

2. Kjernen bruker kornorienterte silisiumstålplater med en trappet-lap-design for å redusere hysteresetapet.

3. Lavspenningssiden bruker en folieviklingsstruktur med automatisk argonbue-sveising for ensartet strømfordeling.

4. Et intelligent temperaturkontrollsystem med en aksiell vifte regulerer kjøleeffektiviteten.

5. Det stemplede foringsrøret har kjølefinner for forbedret konveksjon, og et korrosjonsbestandig belegg beskytter mot saltspray.

Produksjonsprosess:

Etter vikling blir kobbertråden forhåndsimpregneret med isolasjonslakk, og deretter vakuumstøpte i epoksyharpiks for herding. Kjernen er laserskåret og stablet, med hydrauliske klemmer som bruker konstant trykk. Etter montering blir kjernen og spolene bakt for å binde komponentene. Delvis utslippsskanning og harmonisk analyse utføres før forsendelse, med data lastet opp til skyen for sporbarhet.

Sentrale fordeler i forhold til olje-avmerket transformatorer:

1. Olje-nedsatte transformatorer har en risiko for oljelekkasje på grunn av tetningssvikt, og potensielt forårsaker jordforurensning og brannfare; 630 KVA-trefaset tørrtypetransformator eliminerer brennbare medier, og harpiksen selvslukker i tilfelle en buefeil, og forhindrer sekundær skade. Olje-nedsatte transformatorer genererer brennbare gasser under overbelastningsforhold, og krever gassbeskyttelsessystemer. Transformatorer av tørrtype overvåker direkte temperaturen på det hotteste punktet ved hjelp av innebygde sensorer, og forbedrer hastigheten på tidlig varsel og respons.

2. I olje-avmerket transformatorer påvirker endringer i oljeviskositet ved lave temperaturer varmeavlederffektivitet, og høye temperaturer akselererer aldring av isolasjonen; Den termiske ekspansjonskoeffisienten til epoksyharpiksen i tørrtype transformatorer samsvarer med kobberledere, og opprettholder mekanisk stabilitet under ekstreme temperaturvariasjoner. Oljetannede transformatorer krever periodisk oljekvalitet og fuktighetsinnholdstesting; Den fullt forseglede strukturen til tørrtypetransformatorer tillater drift i 100% fuktighetsmiljøer, og eliminerer behovet for ytterligere beskyttende kabinetter i marine miljøer med saltspray-korrosjon.

3. Olje-avmerket vedlikehold av transformatorer krever spesialisert oljefiltreringsutstyr og avfallsavfallskostnader; Utilsatte lekkasjer resulterer i kostnadene for opprydding av stedet; Transformatorer av tørrtype krever bare trykkluftrengjøring for akkumulering av overflatestøv, uten forbruksutskiftningskostnader. Avhending av olje-nedsatte transformatorer involverer prosedyrer for farlig avfall; Materialer av tørr type kan knuses, sorteres mekanisk, sorteres og resirkuleres, noe som øker restverdien betydelig. Olje-avmerket transformatorreparasjoner krever oljeavløpsprosedyrer; Transformatorer av tørr type støtter modulær viklingerstatning, og reduserer driftsstans.

Vedlikeholdsnotater

1. Ikke bruk en høytrykksluftpistol direkte på kjøleribben under drift av en 630 KVA trefaset tørrtype-transformator for å unngå mikrosprekker i harpiksen.

2. Rengjør støv fra varmedissipasjonskanalene med en myk børste hvis de akkumuleres i mer enn tre måneder.

3. Kontroller om dannelse av saltkrystall på terminalene i kystområdene før monsunsesongen.

4. Utfør isolasjonstesting mellom sving etter en plutselig kortslutning.

5. Forsegl og lagre i et tørt miljø under langvarig lagring; Oppretthold en konstant temperatur og fuktighet i 48 timer før du starter på nytt.

Er overbelastningskapasiteten lavere enn for olje-avmerket transformatorer?

De harpiks-innkapslede viklingene har en høyere termisk kapasitet, og under tvangsluftkjøling er den kontinuerlige overbelastningstiden faktisk lengre enn for olje-avsammerte transformatorer; Insulasjonsgjenvinningshastigheten etter en plutselig kortslutning er også raskere.

Produktparametere
