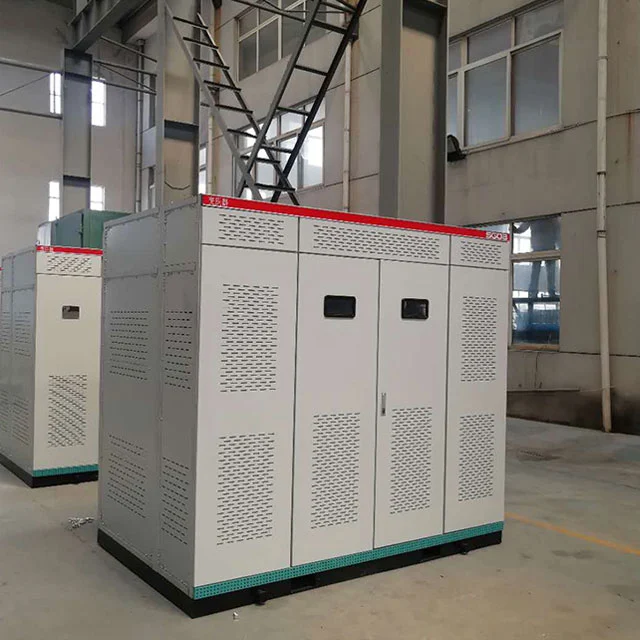

50kva tørr transformator

Transformatorens tørre konstruksjon er en nøkkelfunksjon, som bruker høykvalitets, flammehemmende materialer for å kapsle inn kjernen og viklingene. Dette eliminerer behovet for isolerende olje, noe som gjør transformatoren tryggere å betjene og enklere å vedlikeholde. Den tørre designen reduserer også risikoen for oljelekkasjer og branner, noe som øker den generelle sikkerheten og påliteligheten.

Efficiency is another hallmark of the SGOB 50kva Dry Transformer. It is designed to minimize energy losses during power transfer, ensuring that it operates at optimal levels. This contributes to cost savings on electricity bills and reduces the environmental footprint of the end-user.

In terms of design, the transformer is compact and sleek, occupying minimal space while facilitating easy transportation and installation. This makes it ideal for installations in confined areas, reducing overall installation costs and time.

SGOB 50kva Dry Transformer har også avanserte beskyttelsessystemer, inkludert overstrøm-, overspennings- og temperaturreleer. Disse funksjonene gir omfattende beskyttelse mot feil og uregelmessigheter, sikrer sikkerheten til personell og utstyr og forhindrer potensiell nedetid og skade.

Transformatoren er bygget med materialer av høy kvalitet og presisjonsteknikk, noe som gjør den holdbar og pålitelig i de tøffeste miljøene. Dens robuste konstruksjon sikrer langsiktig ytelse og minimerer behovet for vedlikehold og reparasjoner.

Videre tilbyr SGOB 50kva Dry Transformer tilpassbare alternativer for å møte spesifikke strømkrav og applikasjonsbehov. Dette inkluderer ulike spenningsnivåer, inngangs- og utgangstilkoblinger og monteringskonfigurasjoner, noe som sikrer sømløs integrering i sluttbrukerens eksisterende elektriske infrastruktur.

PRODUKTFUNKSJONER

Epoksyharpiksstøpt 50kva Dry Transformer produsert av Shanghai Industrial Transformer Co., Ltd. er utviklet og designet i samarbeid med Shenyang Transformer Research Institute ved å introdusere avansert utenlandsk teknologi. Produktpålitelighetsindeksen har nådd det internasjonale avanserte nivået.

SGOB 50kva Dry Transformer er sikker, flammehemmende og brannsikker, forurensningsfri, og kan installeres direkte i lastesenteret. Den er vedlikeholdsfri, enkel å installere, har lave omfattende driftskostnader, lavt tap, god fuktsikker ytelse, kan fungere normalt ved 100 % fuktighet, og kan settes i drift uten fortørking etter avstengning. Den har lav delvis utladning, lav støy, sterk varmeavledningsfunksjon, og kan operere med 150 % nominell belastning under tvungen luftkjøling.

SGOB 50kva Dry Transformer er nå mye brukt i høyhus, kommersielle sentre, flyplasser, stasjoner, dokker, t-bane, fabrikker, underjordiske distribusjonsstasjoner, offshore oljeboreplattformer, kraftverk og andre steder med tøffe miljøer og bruksforhold.

Hovedmaterialer og funksjoner

Spolen bruker F-klasse isolert kobbertråd som leder og glassfiber og epoksyharpiks komposittmateriale som isolasjon. Dens ekspansjonskoeffisient er nær kobberlederens og har god slagmotstand, temperaturendringsmotstand og sprekkmotstand. Alle komponenter av glassfiber og epoksyharpiks er selvslukkende og vil ikke fortsette å brenne. Samtidig støpes høyspentspolen med epoksyharpiks under 1 mbar vakuumtilstand, og det er ingen bobler inne i spolen, noe som sikrer at den delvise utladningen av spolen er liten. Samtidig reduseres tapet av transformatoren effektivt.

Jernkjernen til transformatoren er laget av 30EH120-serien med høypermeabilitet kaldvalsede silisiumstålplater med ryddig kornorientering importert fra Nippon Steel, Japan, med 45° fullfasede skjøter og fire-nivå trinn-for-trinn stabling. Overflaten på jernkjernen er forseglet med isolerende harpiksmaling for å forhindre fukt og rust, og de to klemmene og festene har korrosjonsbeskyttende lag. Hele jernkjernen har en ikke-stablet jernåk og ståltrekkplatestruktur, som effektivt reduserer ubelastetap, ubelastet strøm og jernkjernestøy.

For lavspennings- og høystrømsspoler er kortslutningsspenningen stor når kortslutning oppstår, og antallet lavspentsvinger er lite. Jo større lavspenningsstrømmen er, desto mer fremtredende vil problemet med ustabile amperesvinger være når trådviklingstypen brukes. Varmespredningsproblemet må også vurderes. På dette tidspunktet kan bruken av folievikling for lavspenning bedre løse problemene ovenfor. Først av alt har ikke folieprodukter aksiale svinger og aksiale viklingsspiralvinkler. Ampere-svingene til høy- og lavspenningsviklinger er balansert, og den aksiale spenningen til transformatoren er liten når kortslutning oppstår. For det andre, på grunn av sin tynne isolasjon, kan flerlags luftkanaler stilles inn etter ønske i prosessen, og varmespredningsproblemet er også bedre løst. Den interne sveisingen av spolen bruker xenonbeskyttelsessveising på den helautomatiske folieviklingsmaskinen, som har høy presisjon, lav sveisemotstand og ingen ekstern sveiseprosess. DMD-isolasjon brukes mellom viklingslagene, og endene forsegles og herdes med harpiks etter vikling.

Den kryssstrøms toppblåsende kjøleviften er tatt i bruk, som har egenskapene til lav støy, høyt vindtrykk, vakkert utseende, etc., og forbedrer overbelastningskapasiteten til transformatoren. Temperaturkontrollen bruker en intelligent temperaturkontroller for å forbedre sikkerheten og påliteligheten til transformatordriften.

PRODUKTBESKRIVELSE

Epoksyharpiksisolert tørrtransformator er et veldig trygt produkt. Den kan installeres direkte i lastesenteret. Den fungerer godt i miljøet med 100 % fuktighet uten fortørking. Det har vært mye brukt i konstruksjonsfeltet, kommersielt senter, flyplass, stasjon, havn, t-bane, fabrikk, underjordisk kraftdistribusjonsstasjon, offshore oljeboreplattform, kraftverk etc.

PRODUKTFUNKSJONER

● Brannbestandig

● Fuktighetsbestandighet

● Enkelt vedlikehold og installasjon

● Kjører godt under røffe miljøforhold

● Ikke-forurensende produkt

● Lavt tap under den omfattende operasjonen

PARAMETRE

SELSKAPSPROFIL

Shanghai Industry Transformers Co., Ltd (SGOB) er en komplett leverandør av elektrisk distribusjonsutstyr. Våre produkter inkluderer:

● Oil-immersed transformers

● 35KV oljesenkede transformatorer

● Expoxy resin isolasjon tørr-type krafttransformatorer

● Amorphous alloy distribution transformers

● Fotovoltaiske transformatorer

● Vindkrafttransformatorer

● Transformatorer i boksstil

Vårt firma ble grunnlagt i 2007 og har i dag et 40 000 kvm verksted og mer enn 200 ansatte. Våre produkter er mye brukt i et bredt spekter av bransjer som kraftproduksjon og distribusjon, kullproduksjon, metallurgi, olje og gass, kjemikalier, bygg, havner, flyplasser, jernbane og kommunal infrastruktur.

Vi produserer også relatert utstyr som elektriske skap og kapslinger, koblingsbokser. For tiden utvider vi vår produktlinje til andre strømrelaterte områder som krympekoblinger, elektriske kabler og tilhørende mekanisk utstyr etc. Vårt mål er å bygge en one-stop plattform for forsyning av elektrisk utstyr og deler for vår globale kundebase.

Vi stoler på vårt strenge kvalitetskontrollsystem for å levere produkter av høyeste kvalitet. Av våre 200 ansatte er 46 ingeniørerfarne. Vårt kvalitetssystem inkluderer kvalifikasjoner for:

● National Transformers Quality Supervision Center of China

● ISO-9001:2008 Kvalitetsstyringssystem

● ISO-14001:2004 Environmental Management System

● OHSMS18000 helse- og sikkerhetssystem

Våre patenter:

Our production and quality testing capabilities include:

● Automatisk folievikling

● Digital silikon stålplater og slitsing

● Helautomatisk vakuumtørkeovn og lakklinje

● HAEFLY tester for delvis utladning

● HAEFLY kraftanalysator

● HAEFLY harmonisk analysator

Resultatet er et overlegent produkt med høy effektivitet, lavere effekttap og lavt støynivå for å maksimere infrastrukturinvesteringen din.
