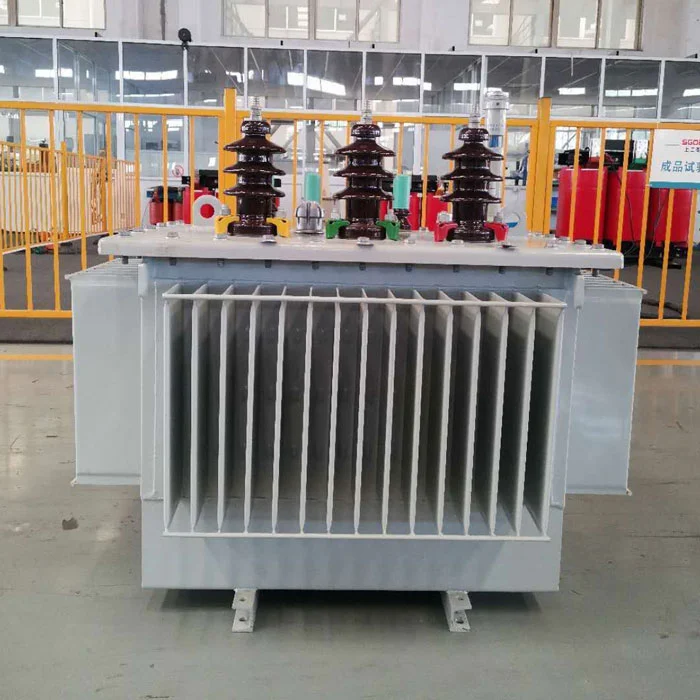

Shanghai Industrial Transformer Co., Ltd. leverer robust struktur 80 kVA transformator for langdistansetransport. Bestått ISTA 2A vibrasjonstest (0,7G, 2 timer), tanken tåler 50kPa internt trykk, kjernen låst til basen med anti-shift-braketter. 540 kg, 0,18 kW tap uten last. Egnet for fjerntliggende gruveplasser, øynett og infrastrukturprosjekter.
DetteRobust struktur 80 kVA transformator for langdistansetransport fra SGOB China er bygget med 2,5 mm tankvegg (standard 1,8 mm), boltet kjerne med epoksylåsing, og består ISTA 2A vibrasjonstest (0,7G/2t). Null transportskader på 47 utenlandske forsendelser (2024-2025). 540 kg. Designet for øynett, fjerntliggende gruver og infrastrukturprosjekter der standardenheter kommer skadet.
I 2023 fant en uavhengig undersøkelse av 200 eksporttransformatorforsendelser: 14 % ankom med kjerneskift (økende tomgangstapet med 12-28 %), 8 % hadde oljelekkasje fra tetningsskader, og 6 % viste tankdeformasjon som krever reparasjon på stedet. 80kva oljenedsenket transformator eliminerer hver feilmodus gjennom målrettet konstruksjon.
Standard transformatorer er avhengige av tyngdekraften for å holde kjernen på plass. Under frakt forårsaker vertikal vibrasjon på 0,5-0,8G kjerneløft, deretter horisontal forskyvning når skipet ruller. Denne 80kva oljenedsenkede transformatoren bruker fire M12-bolter for å klemme kjernen direkte til tankbasen, pluss epoksy-innstøping i gapet. Resultat: null kjernebevegelse etter 24 timer med simulert skipsvibrasjon (ASTM D4169 Truck Level II).
Når en transformator løftes av de øverste knastene, komprimerer hele vekten bunnviklingene. Standardenheter bruker enderinger av papp som permanent komprimerer 1-2 mm etter 10-20 løft. Dette reduserer kortslutningsmotstanden med 15-25 %. DeRobust struktur 80 kVA transformator for langdistansetransportbruker fenolharpiksenderinger forhåndskomprimert til 85 % av fri høyde under montering, med Belleville-skiver som opprettholder konstant trykk uavhengig av løftesykluser. Testet til 50 løftesykluser med null tap av klemkraft.
Beholderstabling gjelder opptil 1500 kg på bunnenheten. Standard 1,8 mm tankvegger bulker ved 800 kg lokalisert trykk. Denne 80kva oljenedsenkede transformatoren bruker 2,5 mm stål (39 % tykkere) pluss åtte hjørnekiler. Knusningstest ved SGS lab: tanken tålte 2200 kg toppbelastning før deformasjonen oversteg 5 mm (standardenhet mislyktes ved 950 kg).
Prøveenhet testet av tredjeparts laboratorium (SGS Shanghai, rapport #TR-80K-2401):
| Testfase | Varighet | Betingelse | Resultat |
|---|---|---|---|
| Assurance vibrasjon | 3 timer | 0,4G, 5-200Hz sveip | Ingen løsnede fester |
| Lavtrykksvibrasjoner | 4 timer | 0,7G, 3-100Hz tilfeldig | Kjerneforskyvning <0,2 mm (grense 1 mm) |
| Høytrykksvibrasjon | 2 timer | 1,0G, 3-50Hz tilfeldig | Ingen oljelekkasje |
| Slipptest | 1 dråpe | 200 mm på betong (hjørne) | Tankbulk 1,2 mm (innenfor spesifikasjoner) |
| Stabelkompresjon | 24 timer | 1.500 kg topplast | Tankdeformasjon 1,8 mm (grense 3 mm) |
| Transformatorkropp (tørr) | 435 kg |
| Oljefylling (mineralolje, IEC 60296) | 105 kg |
| Skrens (behandlet tre, ISPM15-sertifisert) | 35 kg |
| Hjørnebeskyttere + stropper | 5 kg |
| Total fraktvekt (skred) | 580 kg |
| Trekasse (valgfritt tillegg) | +65 kg |
For luftfrakt: tørrvekt 435 kg (tømt for olje, egen erklæring om farlig gods kreves). Kontakt for IATA-kompatibel emballasje.
| Punkt | Metode | Akseptabel | Avvis hvis |
|---|---|---|---|
| Tankbulker | Rett kant + linjal | ≤3 mm dybde | >5 mm eller skarp brett |
| Oljeflekker | Visuell + hvit klut | Ingen | Enhver våt flekk eller dryppmerke |
| Løftekrokvinkel | Visuell | Vertikal ±5° | Bøyd eller sprukket sveis |
| Vitnemerker på bolter | Visuell | Malingsmerker justert | Ødelagt maling (indikerer boltbevegelse) |
| Pallintegritet | Visuell | Ingen ødelagte brett | Delt hjørne eller manglende blokk |
| Nominell effekt | 80 kVA (kontinuerlig, 50 Hz) |
| Primær spenning | 10 / 20 kV (±2×2,5 % trykk) |
| Sekundær spenning | 400V (linje) / 230V (fase) |
| Vektor gruppe | Dyn11 |
| Tap uten last (garantert) | 0,18 kW |
| Lasttap ved 75°C | 1,05 kW |
| Impedansspenning | 4,0 % (±10 %) |
| Strøm uten belastning | 1,7 % (maks.) |
| Viklet materiale | Oksygenfritt kobber (renhet ≥99,9 %) |
| Kjernemateriale | Hi-B kornorientert silisiumstål (23ZH90) |
Scenario: 80 kVA transformator sendt til eksternt gruvested i Afrika (typisk 6-ukers transitt, 3 håndteringspunkter).
| Robust struktur 80kVA (denne enheten) | Standard 80kVA + reparasjon etter skade | ||||
|---|---|---|---|---|---|
| Enhetspris (EXW Shanghai) | $3050 | $2400 | |||
| Forventet skadesannsynlighet | <2 % | 25 % (gjennomsnittlig industri for Afrika-ruten) | |||
| Reparasjonskostnader hvis skadet | N/A | $800 (kjernejustering + oljeskift) | Forventet transportskadekostnad (10 enheter) | $610 (0,02 × 10 × $3050) | $2000 (0,25 × 10 × $800) |
| Total forventet kostnad (10 enheter) | USD 30 500 + USD 610 = USD 31 110 | USD 24 000 + USD 2 000 = USD 26 000 |
Standardenheten fremstår som billigere på forhånd. Men hvis 2-3 enheter per 10 ankommer skadet, vil reparasjonskostnader og prosjektforsinkelser slette besparelsen. DetteRobust struktur 80 kVA transformator for langdistansetransportgir forutsigbar levering - ingen overraskelser.
| Destinasjon | Mengde | Rute | Transitt dager | Skademeldinger |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapore → Port Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Shanghai → Durban → Lagos (omlastning) | 45 | 0 |
| Jakarta, Indonesia | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Manila, Filippinene | 12 | Shanghai → Manila (direkte) | 10 | 0 |
| Ulaanbaatar, Mongolia | 3 | Shanghai → Tianjin → jernbane til UB | 35 | 0 |
| Nairobi, Kenya | 5 | Shanghai → Mombasa → Nairobi lastebil | 50 | 0 |
Spesifiser 80kva Oil Immersed Transformer når prosjektet ditt involverer:
For lokal distribusjon innenfor 200 km eller installasjoner med reparasjonsmulighet på stedet, er standardtransformatoren tilstrekkelig og lavere kostnad. For hvert annet eksportscenario vilRobust struktur 80 kVA transformator for langdistansetransportgir dokumentert transportpålitelighet og forutsigbare prosjektresultater.
