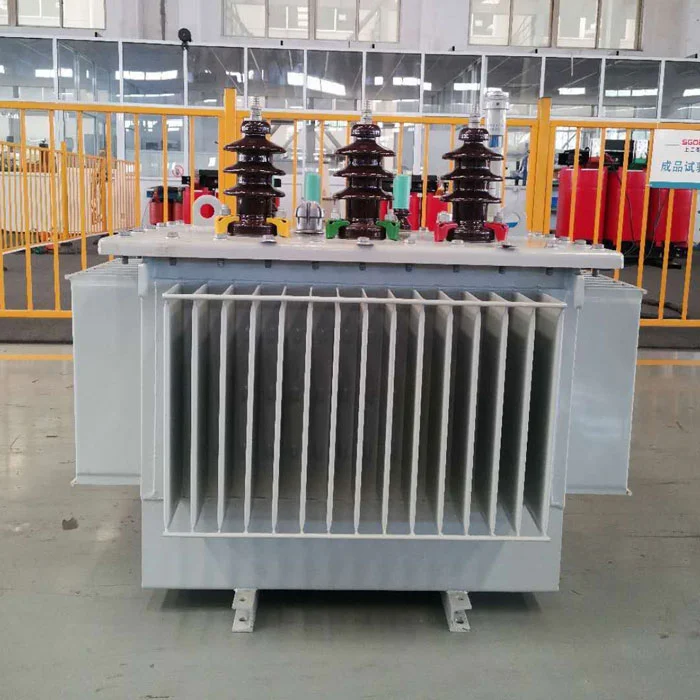

De80KVA olje nedsenket transformatorer en forseglet kraftkonverteringsenhet konstruert med en kaldvalset silisiumstålkjerne og oksygenfri kobberviklinger. Den har en spiralspoleutforming med langsgående oljekanaler for å forbedre intern varmeavledning. En kortslutningsresistent struktur styrker sluttstøttene for å beskytte mot forbigående strømstigninger. En dedikert løftemekanisme og posisjoneringssystem sikrer transportstabilitet.
De80KVA olje nedsenket transformatorKan brukes i urbane kraftdistribusjonssystemer for å tåle lasting av lastelastning på dagtid, og olje-avmerket varmeavledning sikrer kontinuerlig fullbelastningsdrift. Den korrosjonsbestandige strukturen blokkerer effektivt saltspray korrosjon i fuktige kystområder.
Den forsterkede isolasjonsoljegapdesignen for områder i høy høyde reduserer risikoen for lavtrykksutslipp.
| MODELL | KAPASITET (KVA) |
Hv (KV) |
LV (KV) |
Ingen belastningstap (KW) |
Impendens (%) |
VEKT (Kg) |
DIMENSJON (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Oppløste gasskomponenter analyseres jevnlig ved kromatografisk analyse, og intern feildiagnose aktiveres når acetylenkonsentrasjoner er unormale. Oljenivået overvåkes ved hjelp av en tofarget vindusindikator, og en nødalarm utløses når oljenivået plutselig synker. Årlig oljedielektrisk styrketesting utføres, og vakuumoljefiltrering utføres når nedbrytningsspenningen faller under terskelen.
Langvarig drift under en spesifikk belastningshastighet resulterte i lav oljetemperatur i en80KVA olje nedsenket transformator, som fører til vannanalyse og redusert isolasjonsstyrke. Regelmessig oppvarming av full belastning er nødvendig for å opprettholde vannløselighet i oljen. Automatisk oppvarming bør aktiveres under avstengning av vinteren for å opprettholde oljetemperaturen.
Utfør umiddelbart en svingete deformasjonsfrekvensrespons -test og sammenlign den med et referansespektrum. Kontroller forskyvningen av hold-down-boltene ved å henge dekselet, og bruk en laserområdefinder for å bekrefte aksiale dimensjoner. Utfør en ikke-belastningstest for å overvåke for unormale vibrasjonsharmonikker. Hvis kjernen er jordet på flere punkter, demonter og reparerer isolasjonen.
