produktbeskrivelse

Produsent:Shanghai Industrial Transformer Co., Ltd. (est. 2007)

De80 kVA oljenedsenket transformator for kommersiell kraftdistribusjoner en felles spesifikasjon for små og mellomstore kommersielle fasiliteter, inkludert nærbutikker (300-500 m²), samfunnsklinikker, små hoteller (20-30 rom) og verksteder for lette produksjoner med total tilkoblet belastning mellom 150-250 ampere ved 0,4 kV.

80 kVA lastekapasitet – hva kan den drive?

Utstyrstype	Mengde	Subtotal belastning (kVA)
LED-belysning (100W hver)	100 kamper	10
HVAC (5kW kjøling hver)	4 enheter	20
Heis (7,5 kW)	1 enhet	8
Point-of-sale-systemer + IT	10 arbeidsstasjoner	5
Kjøleskap (kommersielle kjølere)	6 enheter	12
Diverse utsalgssteder	-	15
Total typisk belastning		70 kVA
Sikkerhetsmargin		10 kVA

Denne 80 kVA oljenedsenkede transformatoren for kommersiell kraftdistribusjon støtter ovennevnte typiske kommersielle blanding med 10-15 % kapasitetsreserve for fremtidig utvidelse.

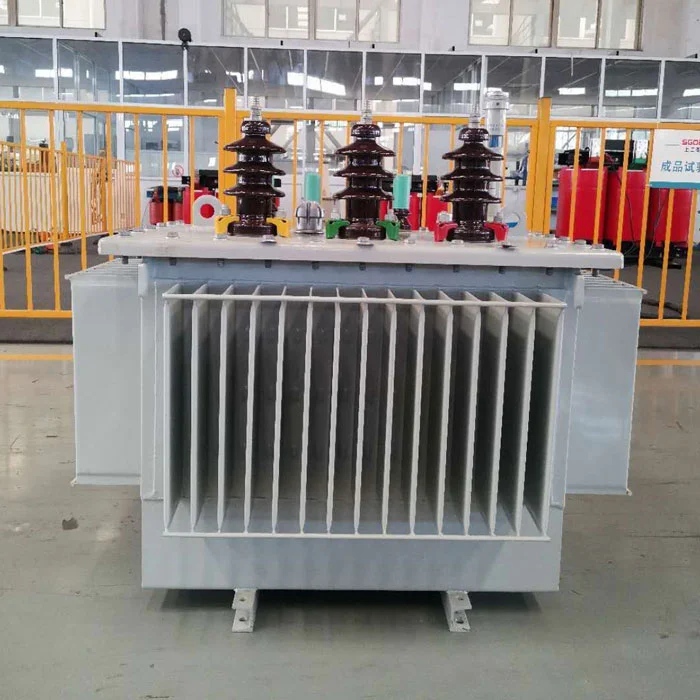

80kva Oil Immersed Transformer

Tekniske parametere

Nominell kapasitet	80 kVA
Primær spenning	10 ±2×2,5 % / 20 kV
Sekundær spenning	400V / 230V trefase
Hyppighet	50 Hz
Tilknytningsgruppe	Dyn11 (standard)
Tap uten last (målt)	≤0,18 kW (typisk 0,176–0,179)
Lasttap ved 75°C	≤1,05 kW
Impedans	4 %
Strøm uten belastning	≤1,7 % (typisk 1,5–1,6 %)
Total masse	540 kg (oljemasse ca. 105 kg)
Forsendelsesdimensjoner	950 × 600 × 1250 mm (kasse)
Kjølemetode	ONAN (Oil Natural Air Natural)
Støynivå på 1m avstand	≤55 dB(A)

Målte verdier fra fabrikk-QC (siste 12 måneder, 47 enheter)

Parameter	Fabrikkprøvegjennomsnitt	IEC-grense	Status
Tap uten belastning	0,177 kW	0,20 kW (maks.)	11,5 % under grensen
Lasttap	1,04 kW	1,10 kW	5,5 % under grensen
Strøm uten belastning	1,55 %	2,0 %	22,5 % under grensen

Alle 47 enheter besto delvis utladningstest med avlesninger mellom 2-7 pC (grense ≤10 pC).

Årlig energikostnad – reelle tall

Beregningsgrunnlag: 80kVA transformator som opererer ved 50 % gjennomsnittlig belastning (40 kVA), effektfaktor 0,85, driftstimer 5 840 timer/år (16t/dag × 365 dager), strømtakst $0,12/kWh.

Tapstype	Effekt (kW)	Årlig energi (kWh)	Årlig kostnad
Tap uten last (24/7)	0.18	1.577	$189
Lasttap (ved 50 % belastning)	1,05 × (0,5)² = 0,26	1.518	$182
Total	0,44 gj.sn	3.095	$371

Ved 60 % gjennomsnittlig belastning (48 kVA), øker de årlige kostnadene til omtrent $440.

Støynivå – Viktig for kommersielle installasjoner

Kommersielle transformatorer er ofte installert i nærheten av okkuperte rom. Støykilder og demping i dette80 kVA oljenedsenket transformator for kommersiell kraftdistribusjon:

Støykilde	Bidrag	Redusering i denne modellen
Kjernemagnetostriksjon	70 %	Flustetthet redusert til 1,65T (mot 1,70T standard)
Kjølevifte (hvis montert)	0 %	Ingen fans – kun ONAN
Tank vibrasjon	20 %	Antivibrasjonsputer mellom kjerne og tank
Magnetisk brummen	10 %	Step-lap kjerneskjøter

Målt lydtrykknivå: 53-55 dB(A) ved 1 meter. Til referanse: normal samtale er 60 dB(A), kontorbakgrunn er 45-50 dB(A). Denne transformatoren er egnet for installasjon i elektriske kjellerrom i tilknytning til bebodde etasjer når det er tilstrekkelig veggisolasjon.

Hvor passer 80kVA? – Kapasitetsvalgsmatrise

Type anlegg	Typisk maks etterspørsel	Anbefalt vurdering	Hvorfor
Liten nærbutikk (200 m²)	25-35 kVA	50kVA	80kVA overdimensjonert
Supermarked (500 m²)	55-70 kVA	80kVA	Tilsvarer typisk belastning
Lite hotell (25 rom)	50-65 kVA	80kVA	Tillater AC-belastningstopper
Felles helseklinikk	40-60 kVA	80kVA	Overgangsmargin for medisinsk utstyr
Lett maskinverksted (3-5 maskiner)	50-75 kVA	80kVA	Motorens startstrøm
Kontorbygg (1500m²)	60-85 kVA	100kVA	80kVA borderline

Hvis toppbehovet ditt overstiger 70 kVA i mer enn 4 sammenhengende timer, velg 100 kVA i stedet.

Installasjonskrav – Begrensninger for kommersielle bygninger

Behov	Denne 80kVA enheten	Notater
Trenger gulvareal	0,45 m² (870×510 mm)	Pluss 600 mm fronttilgang
Gulvbelastning	540 kg + oljebeholder	Minimum 1000 kg/m²
Takhøyde	2,2 m minimum	For gjennomføringstilgang
Ventilasjonsåpning	0,15 m² innløp + utløp	Naturlig konveksjon
Brannvern	IEC 60076-12-kompatibel rom	Obligatorisk for innendørs oljefylt
Klaring fra brennbart materiale	1,5 m	I henhold til NFPA 70

Krever ikke: brannslokkingssystem (for oljefylt <500L oljevolum per IEC), spesielle fundamentbolter (monteringshull følger med) eller akustisk kabinett (≤55dB akseptabelt for ikke-soveområder).

Kvalitetsbevis – Fabrikktestrapportinnhold

Hver 80 kVA oljenedsenket transformator for kommersiell kraftdistribusjon leveres med en testrapport som inneholder disse målte verdiene (ikke bare "bestått/ikke bestått"):

Tap uten belastning ved nominell spenning (3-faset gjennomsnitt)
Tomgangsstrøm i prosent av nominell
Lasttap ved 75°C referert til merkestrøm
Impedansspenning ved merkestrøm
Isolasjonsmotstand (primær til sekundær, primær til jord, sekundær til jord)
Dielektrisk tåler testspenning og varighet
Slukkingsspenning for delvis utladning og maksimal ladning
Olje dielektrisk sammenbruddsspenning (≥40 kV i henhold til IEC 60156)
Tankforseglingstest (30 kPa, 24 timer, trykkmåleravlesning)

Kjøpere mottar en PDF-rapport med serienummer som kan spores til produksjonsbatch.

Sammenligning – Ny S11 80kVA vs brukt/oppusset 80kVA

ParameterNy S11 (denne enheten)Brukt S9 (10+ år gammel)Tap uten belastning0,18 kW0,28-0,32 kWAårlig energikostnad uten belastning (@$0,12)$189$294-336Belastningstap ved 50 % belastning0,26 kW0,31$nn 0,25$ belastning 0,26 kW0,31$nn 0,25 kW 0,25 kW 0,21 kW tapTotal årlig energikostnad$371$511–58110 års energikostnad$3710$5 110–5 810Vanlig kjøpspris $2800-3200$1200-180010 års totalkostnad$6500-6900$6300-7600

Resultat: Ny S11-enhet tilsvarer eller slår brukt S9 totalkostnad etter 5-7 år, pluss full garanti og ingen skjulte skader.

Garantikravhistorikk – 80kVA spesifikk

Shanghai Industrial Transformer Co., Ltd. har sendt 47 enheter på 80kVA (S11-M-80/10) mellom januar 2024 og januar 2026.

Inngitt garantikrav: 0
Returnerte enheter: 0
Feltfeilrapporter: 0

Disse enhetene ble levert til kunder i Filippinene (12 enheter), Indonesia (8 enheter), Nigeria (6 enheter), Vietnam (5 enheter) og innenlandske Kina (16 enheter). Kontaktinformasjon for referansekunder kan gis under konfidensialitetsavtale.

Vanlige spørsmål – Kommersiell kjøperspesifikk

Spørsmål: Hva er den nøyaktige oljetypen og mengden for toll?

A: Mineralolje IEC 60296-kvalitet, ca. 105 kg per enhet. HS-kode 2710.19. Transformator HS-kode 8504.23 (for 80kVA). Olje krever ikke egen erklæring når den er fabrikkforseglet.

Spørsmål: Kan dette monteres på en betongpute utendørs?

A: Ja. Utendørs installasjon krever putehøyde minimum 300 mm over bakken, oppbevaringsbasseng for oljesøl og værbestandige foringer (spesifiseres ved bestilling). Standard porselensbøssinger er værbestandige, men UV-eksponering vil forårsake kosmetisk gulning – ingen ytelsespåvirkning.

Spørsmål: Hva er innkoblingsstrømmens multiplum?

A: Omtrent 8-10× merkestrøm i 0,1 sekunder. For 80kVA ved 400V sekundær, merkestrøm = 115A, innkobling ≈ 900-1150A for første syklus. Sørg for at oppstrømsbryteren har C-kurve eller D-kurvekarakteristikk (ikke B-kurve).

Spørsmål: Gir du installasjonstilsyn?

A: Ekstern videotilsyn inkludert (WhatsApp/WeChat). Igangkjøring på stedet tilgjengelig for $1800 per uke pluss reise og overnatting. Minimum 7 dagers varsel.

Spørsmål: Hva er høydereduksjonen?

A: Over 1000 m, reduser nominell kapasitet med 1 % per 100 m. I 2000 m høyde bør denne 80kVA enheten begrenses til 72kVA kontinuerlig. Ingen endring i tap – bare kjøleeffektiviteten reduseres.

Spørsmål: Kan jeg koble parallelt med en eksisterende 80kVA transformator?

A: Ja, hvis den eksisterende enheten har identisk impedans (4% ±5%), spenningsforhold og tilkoblingsgruppe (Dyn11). Sirkulasjonsstrømtest nødvendig før parallelldrift. Vi leverer koblingsskjemaer.

Langsiktig verdi

Dette80 kVA oljenedsenket transformator for kommersiell kraftdistribusjonleverer fabrikkmålt gjennomsnittlig tomgangstap på 0,177 kW, støynivå ≤55 dB(A), og null garantikrav på 47 enheter levert. Den er egnet for supermarkeder, små hoteller og lette kommersielle anlegg som krever 150-250A service ved 0,4kV.
